SOC8000调度机
系统组成与规格
1）系统组成
调度主机：调度主机实现所有呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一，以充分利用资源。

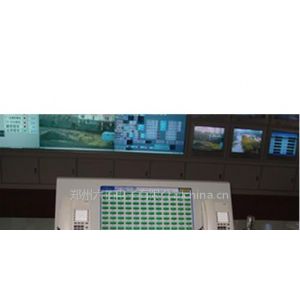

调度台：调度台是进行具体操作的平台。调度员可以通过调度台观察所有调度用户的使用状态，进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。调度台采用丹麦键，分64键、128键、192键与256键四种。
终端维护：终端维护的作用是控制与维护数字调度主机的工作，包括数据管理、维护、会议电话管理和计费管理等功能。
数字录音系统：数字录音系统可对整个属于数字调度机系统任何调度总机或分机进行录音。
2）系统规格
调度台：分64键、128键、256键四种
调度台尺寸：
长:64键=788mm,128键=971mm,256键=1293mm
宽:339mm
前高:32mm
后高:162mm
系统硬件采用Winbond 8位微处理器及美国国家半导体公司、加拿大敏迪公司的超大规模通信专用集成电路，并采用CPLDFPGA等可编程器件，整机技术***、集成度高以及具有高速处理数据的能力。
1. 无阻塞数字交换方式
模块化设计结构，并采用无阻塞第四代超大规模数字交换网络。
2. 主控热备份（选配）
根据用户实际需求可增配一块主控板。当块主控板在工作中出现故障时，自动无缝切换到备板工作。
3. 双PC电脑接口
配置双话务台串口。可同时与两台电脑连接实现PC话务实时监控管理，进行编程及数据设置。PC话务功能强大、操作方便，在丰富的中文菜单提示下，初学者无须专门培训即可轻松掌握。
4. 8位全弹性编码
本机可实现编号号长1－8位任意编号，不等长、不同字头的分机弹性号码可同时存在，适应于宾馆或某些电话号码与房间号相一致的场合。
5. 入中继连续多次拨号
外线呼入时，若用户拨错号，分机遇忙或分机无人接听，中继将有语音提示，听完语音后，可以选择再拨，从而实现外线呼入可连续多次拨号而不被拆线。
6. 一机多号功能
本交换机每门分机同时拥有两个分机号码，在对解决多运营商接入时多号共存提供了***的解决方案。
7. 具有Caller ID主叫识别功能
内外线主叫号码来电显示，环路中继DTMF与FSK两种音频收号制式兼容。同时来电显示***，分机用户多次转接，***丢失。
8. 提供中英文双语言语音服务
报时间、日期、分机号码；各种提示语音，呼入中继提示、错号提示、遇忙提示等。
9. 交换机提供外置音乐源输入接口，从而实现内、外置背景音乐随意选择。
10. 整机完备的自检功能，可实现主控和分控板芯片级自检以及每门独立用户/中继的自检。
11. 话单***丢失
系统采用超大容量 Flash话单储存系统，有海量话单存储的能力，在脱离电脑话务台的条件下仍可储存多达 200万条独立话单；若与电脑话务台联机通信时，则交换机会自动向其传送所保存的话单，使话单存储更安全，同时话费管理也更方便。由于采用了独特的通信机制，在电脑突然断电的情况下，程控调度机会自动停止向话务台传送话单。根据Flash的非易失特性，在主板掉电后，十年内仍能保持数据完整。即便在主板损毁的条件下，只要Flash芯片未被损坏，用专用设备仍可将话单原样读出，真正做到了话单***丢失。
12. 实时控制计费系统，预付款减为零，中断通话，不会使分机或帐号话费超支
13. 具有汇接局机功能
由于本程控调度机具有多种中继接口，E1中继信令齐全，如、NO.7、PRI等信令，并且整合了VOIP中继，可为用户提供多种组网。汇接方式多样，包括实现数字中继（或VOIP）与环路中继语音汇接或人工汇接，数字中继（或VOIP）与数字中继（或VOIP）之间语音汇接或人工汇接，还可以实现数字中继（或VOIP）之间直接汇接。
14. 有效地防止盗打长途
该功能专为防止他人盗打长途而开发的。当设置长途密码后，其他用户不能直接在该分机上拨打长途，但不会影响拨打内线、市话以及外线呼入。
15. 远端维护
用户可以通过Internet连网，或通过E1实现半***连接，实现为用户远端编程，话务实时监控，话费查询以及软件故障排除等，及时为用户解决***。
16. 高可靠性
外接端口（用户电路、中继电路）具备过压过流保护，即便误接 220Ｖ交流电源也不会损坏，排除后能自动恢复。
17. 计费系统可灵活设置
计费类型、计费方式、计费参数均可灵活设置，话费查询统计方便（可根据通话类型、主被叫号码、时间段等进行查询、统计，并制表打印）。
18. 反极计费Ａ、Ｂ端不需区分
采用反极计费，不区分中继A、B线，安装方便。
19. 双电源供电（选配）
SOC-4820/1000智能型高频开关整流模块是专为SOC8000程控交换机而设计的高效率、高性能、高稳定的-48V通信电源。它采用国际进的电流模式PWM技术和最稳定可靠的电路拓朴结构。
1）在正常情况下，双电源同时处于工作状态，维持整机工作。若其中一电源出现故障，将由另一电源提供整机工作电压。
2）在整机正常工作情况下，能同时给电瓶充电，停电时会自动切换，由电瓶供电***机器正常工作。
20. 低功耗、节能省电
整机由高集成度、低功耗集成电路和电子元器件组成，平时整机处于低功耗状态，只有在摘机通话时相应分机才会进入工作状态，因此节能省电。
21. 抗雷电击
本机采用三级防雷击保护，并通过 K20抗雷击测试，证明完全能够满足中国多雷环境的特殊要求。
